Podplošča 05 stranski del / stranski del A-B / P-T - Eurofluid ES5A12PL
Šifra SKU: 19553 MPN: ES5A12PL
Specifikacije
- Koda velikosti
- Cetop 05
- Maks. delovni pritisk (bar)
- 270 BAR
- Maks. hitrost pretoka (l/min)
- 60 l/min
- Maks. tlak (bar)
- 310 BAR
- Material
- Lito železo GG25
Opis izdelka

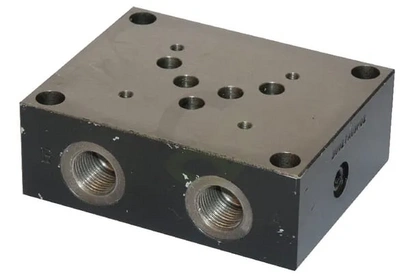

Podplošča Cetop 05 je priključna plošča za hidravlične Cetop ventile velikosti NG 10. Izdelana je iz litega železa GG25 in ima enojno izvedbo s priključki A-B oziroma P-T. Mere podplošče so 105 x 45 x 125 mm, razdalja med povezavami pa 80 mm. Opremljena je z izhodnim priključkom z navojem 1/2 col, omogoča pretok do 60 l/min ter delovni tlak do 270 bar, največji tlak pa do 310 bar.
Prikaži vse →
Tehnične specifikacije
- Koda velikosti
- Cetop 05
- Maks. delovni pritisk (bar)
- 270 BAR
- Maks. hitrost pretoka (l/min)
- 60 l/min
- Maks. tlak (bar)
- 310 BAR
- Material
- Lito železo GG25
- Premer navoja izhodnega priključka
- 1/2 Inch
- Premer povezave (cola)
- 1/2 Inch
- Premer priključka (cola)
- 1/2 Inch

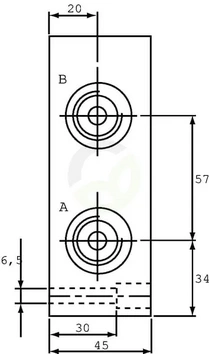

- Razdalja med montažnimi luknjami in središčem - širina (mm)
- 45 mm
- Razdalja med stranjo in delovnim priključkom (mm)
- 62.5 mm
- Razdalja od dna do sredinske povezave (mm)
- 34 mm
- Razdalja od sredine do sredine povezave (mm)
- 80 mm
- Razdalja od vgradne luknje do stranske povezave (mm)
- 9.5 mm
- Skupna dolžina (mm)
- 105 mm
- Skupna širina (mm)
- 45 mm
- Skupna višina (mm)
- 125 mm
- Število sekcij
- 1
