Walterscheid
Poteznica vreteno 1.3/4-5UNC L kat.3 - Walterscheid 201539
Šifra SKU: 49349 MPN: 201539
Specifikacije
- B - Širina glave (dolžina luknje) (mm)
- 51 mm
- D - Premer odprtine (mm)
- 32.2 mm
- G - Smer navoja
- Levo
- G - Vrsta navoja
- UNC
- L - Delovna dolžina (mm)
- 285 mm
Opis izdelka

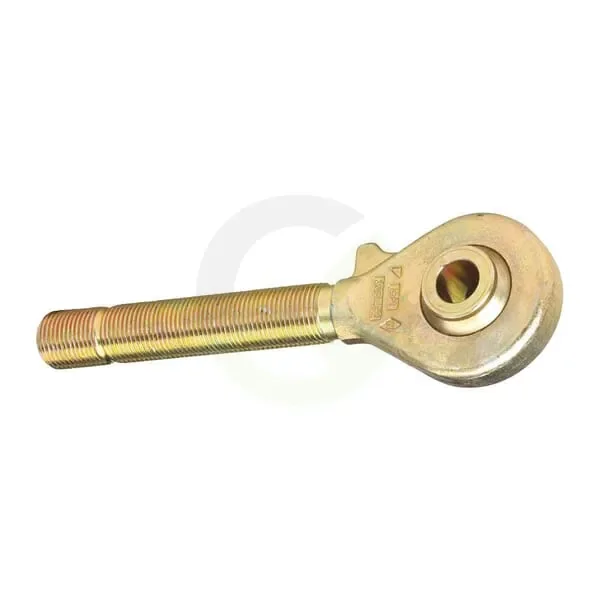

Vreteno poteznice Walterscheid 201539 je rezervni del za priklapljanje strojev, namenjen poteznici kategorije 3. Ima levi navoj 1.3/4-5 UNC, delovno dolžino 285 mm in dolžino navoja 253 mm. Glava je široka 51 mm, premer odprtine znaša 32,2 mm, razdalja med središčem luknje in priključnim zatičem pa 95 mm. Izvedba s krogljico je primerna za zamenjavo obrabljenega vretena na poteznici.
Prikaži vse →
Tehnične specifikacije
- B - Širina glave (dolžina luknje) (mm)
- 51 mm
- D - Premer odprtine (mm)
- 32.2 mm
- G - Smer navoja
- Levo
- G - Vrsta navoja
- UNC
- L - Delovna dolžina (mm)
- 285 mm
- L1 - Razdalja med središčem luknje in priključnim zatičem (mm)
- 95 mm
- L2 - Dolžina navoja (mm)
- 253 mm
- R - Polmer od sredine luknje do konca (mm)
- 54 mm
- Tip
- Krogljica
Reference:
- Spletna referenca
- 201539
