Voss

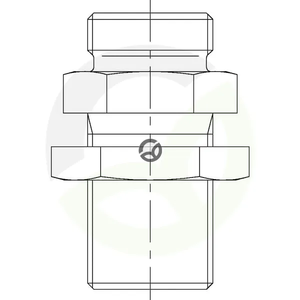

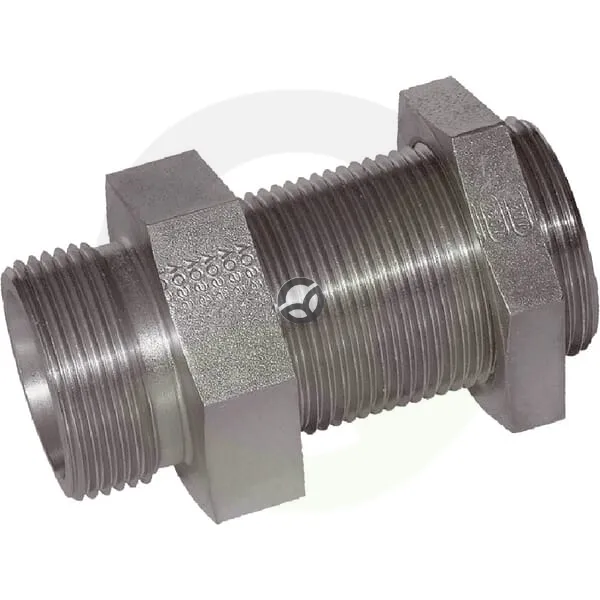

Pregradna spojka z reznim obročem 10L - Voss GSS10L
Šifra SKU: 22052 MPN: GSS10L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka
Pregradna spojka z rezalnim obročem 10L je ravna hidravlična spojka za povezavo cevi ali prehod skozi pregrado. Namenjena je cevi premera 10 mm in ima metrični navoj 1,5. Spada v serijo L, skupna dolžina je 52 mm, delovni tlak pa do 500 bar. Za zategovanje sta predvidena ključa 22 in 19 mm, kar olajša montažo v hidravličnih sistemih.
Prikaži vse →

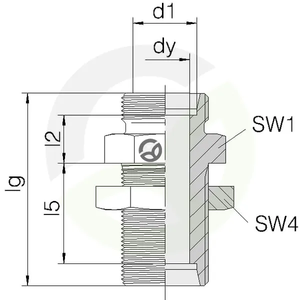

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 22 mm
- Povezava 2 - dolžina (mm)
- 38 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Skupna dolžina (mm)
- 52 mm
- Standard DIN
- DIN 80750, DIN 2353, DIN 2401
