Voss
Pregradna spojka z reznim obročem 12S - Voss GSS12S
Šifra SKU: 21957 MPN: GSS12S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka

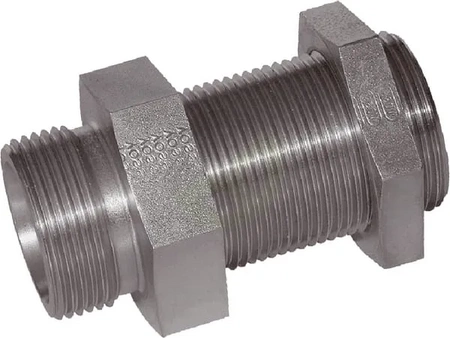

Ravna pregradna hidravlična spojka z rezalnim obročem je namenjena prehodni povezavi cevovoda skozi pregrado ali ploščo. Primerna je za cev s premerom 12 mm in notranjim premerom 8 mm, ima metrični navoj s korakom 1,5 ter skupno dolžino 60 mm. Izvedba serije S omogoča zanesljivo vijačno povezavo, priključka pa sta opisana z velikostma ključa 27 in 24 mm. Maksimalni delovni tlak je 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 27 mm
- Povezava 2 - dolžina (mm)
- 45 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- S
- Skupna dolžina (mm)
- 60 mm
- Standard DIN
- DIN 80750, DIN 2353, DIN 2401
