Voss

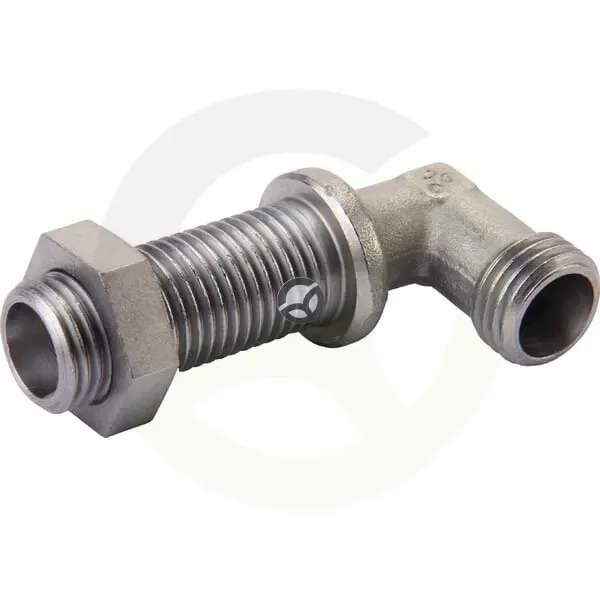

Pregradno koleno 16S (brez M/R) - Voss WSS16S
Šifra SKU: 38003 MPN: WSS16S
Specifikacije
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M24
Opis izdelka
Pregradno koleno 16S je 90° hidravlični priključek za cev premera 16 mm. Izvedba serije S ima metrični navoj s korakom 1,5, velikost ključa 24 mm na obeh priključkih, višino ohišja 32 mm in največji delovni tlak 400 bar. Uporablja se kot kotni prehod v hidravličnih cevnih povezavah, v izvedbi brez M/R.
Prikaži vse →
Tehnične specifikacije
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - razdalja od sredine do konca (mm)
- 24.5 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - velikost ključa (mm)
- 24 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- S
- Standard DIN
- DIN 80750, DIN 2353, DIN 2401
- Višina ohišja (mm)
- 32 mm
