Voss

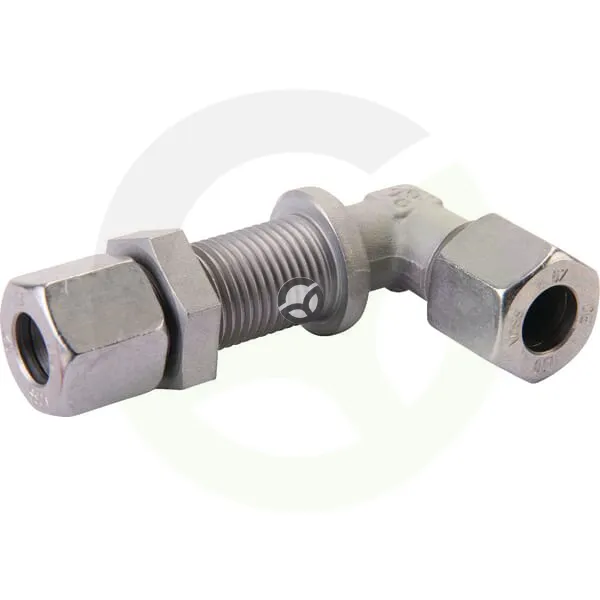

Pregradno koleno 22L - Voss WSV22L
Šifra SKU: 38030 MPN: WSV22L
Specifikacije
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
Opis izdelka
Pregradno koleno je hidravlični 90° priključek za prehod skozi pregrado ali panel. Izvedba serije L je namenjena povezavi premera 22 mm z metričnim navojem koraka 2 mm, za montažo pa sta predvidena ključa 41 in 36 mm. Kompaktna oblika z višino ohišja 27 mm omogoča vgradnjo v hidravlične sisteme, največji delovni tlak pa je 160 bar. Izdelek se išče tudi kot hidravlično koleno ali pregradna spojka.
Prikaži vse →
Tehnične specifikacije
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - velikost ključa (mm)
- 41 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- SAE standard
- SAE J1723, SAE J1736
- Serija
- L
- Standard DIN
- DIN 80750, DIN 2353, DIN 2401
- Višina ohišja (mm)
- 27 mm
