Voss
Priključek rezalnega obroča 12S, 45° - Voss EVSD12S
Šifra SKU: 19640 MPN: EVSD12S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka

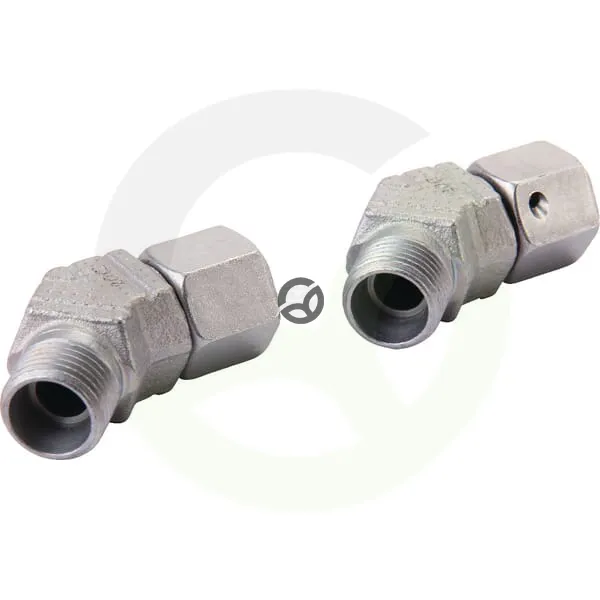

Opis izdelka
Hidravlično koleno 45° z rezalnim obročem je namenjeno povezovanju 12 mm hidravlične cevi v kompaktnejši izvedbi. Na eni strani ima moški metrični priključek za rezalni obroč z navojem M12x1,5, na drugi strani pa ženski metrični priključek z O-ring stožcem. Serija 12S in največji delovni tlak 630 bar omogočata uporabo v zahtevnih hidravličnih sistemih, kjer je pomembna zanesljiva in prostorsko varčna spojka.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - razdalja od sredine do konca (mm)
- 24.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Premer cevi (mm)
- 12 mm
- Serija
- 12S
- Standard DIN
- DIN 2353, DIN 2401
