Voss
Priključek rezalnega obroča 14S, 45° - Voss EVSD14S
Šifra SKU: 19729 MPN: EVSD14S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

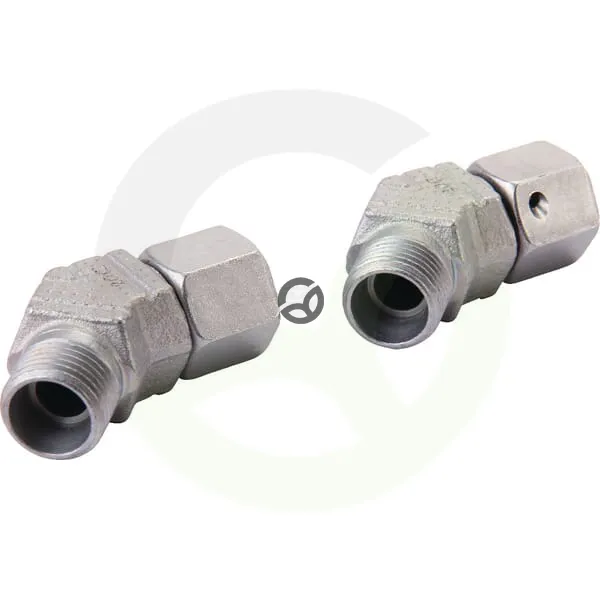

Priključek rezalnega obroča je hidravlično koleno 45° serije 14S za cevne povezave v hidravliki. Na eni strani ima rezalni obroč za cev premera 14 mm z metričnim navojem M14x1,5, na drugi strani pa ženski metrični priključek z O-obroč stožcem. Kompaktna izvedba dolžine 17 mm je primerna za povezave do 630 bar delovnega tlaka.
Prikaži vse →

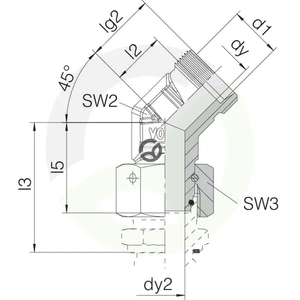

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 14 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - razdalja od sredine do konca (mm)
- 35 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 14 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - razdalja od sredine do konca (mm)
- 25 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 27 mm
- Premer cevi (mm)
- 14 mm
- Serija
- 14S
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD14S
