Priključek rezalnega obroča 16S, 45° - Voss EVSD16S
Šifra SKU: 19676 MPN: EVSD16S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 19 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

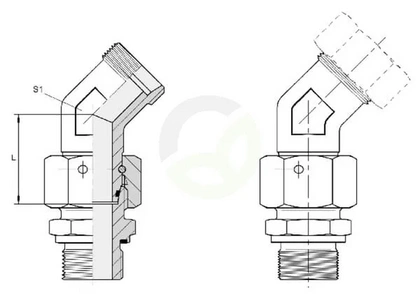

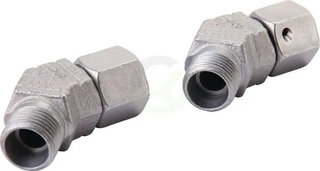

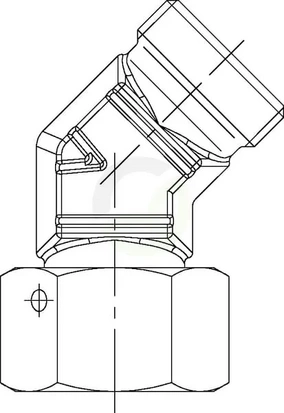

45° hidravlično koleno s priključkom za rezalni obroč, namenjeno povezovanju cevi v hidravličnih sistemih. Izvedba serije 16S ima priključek za cev premera 16 mm z metričnim navojem M16x1,5, drugi priključek pa je ženski metrični O-obroč stožec. Zaradi kompaktne kolenske oblike je primerno za menjavo smeri cevovoda, največji delovni tlak pa znaša 400 bar.
Prikaži vse →

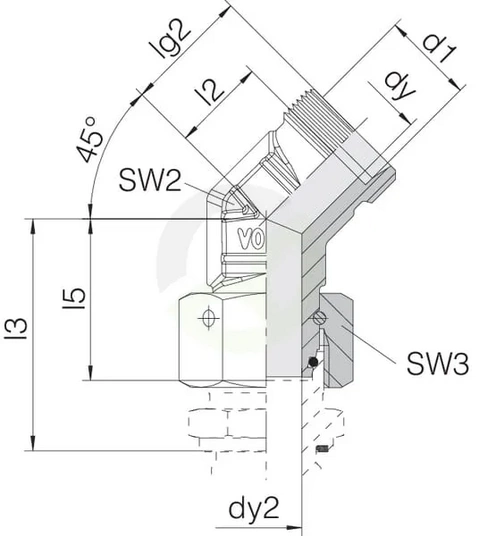

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 19 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - razdalja od sredine do konca (mm)
- 36.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 24 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 30 mm
- Premer cevi (mm)
- 16 mm
- Serija
- 16S
- Standard DIN
- DIN 2353, DIN 2401
