Voss

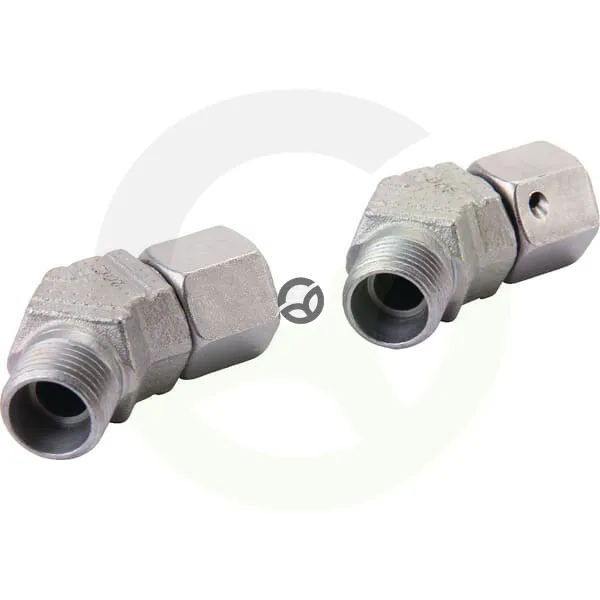

Priključek rezalnega obroča 20S, 45° - Voss EVSD20S
Šifra SKU: 19666 MPN: EVSD20S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 14 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
45° hidravlični priključek rezalnega obroča je hidravlična kolenasta spojka za cev premera 20 mm. Spada v serijo 20S in je namenjena povezovanju cevnih vodov pod kotom, kjer je potreben kompaktnejši potek napeljave. Na eni strani ima moški metrični priključek z rezalnim obročem, na drugi ženski metrični priključek z O-obroč stožcem. Maksimalni delovni tlak je 400 bar, zato je primeren za zahtevnejše hidravlične sisteme.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 14 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 44.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 27 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 20 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - razdalja od sredine do konca (mm)
- 32 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Premer cevi (mm)
- 20 mm
- Serija
- 20S
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD20S
