Voss
Priključek rezalnega obroča 22L, 45° - Voss EVSD22L
Šifra SKU: 19609 MPN: EVSD22L
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 22.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 17 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

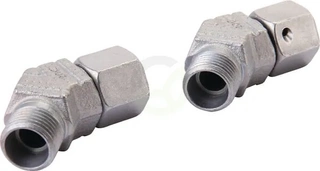

Hidravlično koleno 45° s priključkom z rezalnim obročem serije 22L je namenjeno povezovanju cevi premera 22 mm v hidravličnih sistemih. Na eni strani ima moški metrični priključek M22x2 z rezalnim obročem in ključ 27 mm, na drugi strani pa ženski metrični priključek M22x2 z O-obroč stožcem in ključ 36 mm. Omogoča spremembo smeri cevi v kompaktni izvedbi in je predvideno za delovni tlak do 160 bar.
Prikaži vse →

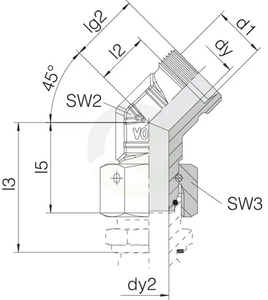

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 22.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 17 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 38.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 27 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - razdalja od sredine do konca (mm)
- 30 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Premer cevi (mm)
- 22 mm
- Serija
- 22L
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD22L
