Voss
Priključek rezalnega obroča 28L, 45° - Voss EVSD28L
Šifra SKU: 19726 MPN: EVSD28L
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 24.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

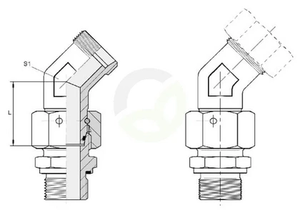

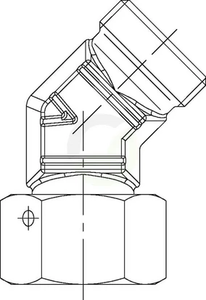

Hidravlično koleno 45° z rezalnim obročem serije 28L je namenjeno povezovanju 28 mm hidravličnih cevi. Na eni strani ima moški metrični priključek z rezalnim obročem, na drugi strani pa ženski priključek z O-obroč stožcem, kar omogoča uporabo v cevnih hidravličnih spojih. Primeren je za delovni tlak do 160 bar, velikosti ključa pa sta 36 in 41 mm.
Prikaži vse →

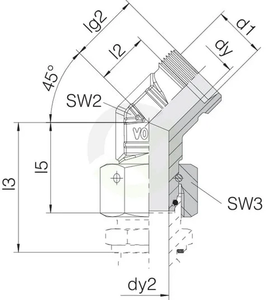

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 24.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - razdalja od sredine do konca (mm)
- 41.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 36 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 28 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - razdalja od sredine do konca (mm)
- 32 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 41 mm
- Premer cevi (mm)
- 28 mm
- Serija
- 28L
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD28L
