Voss
Priključek rezalnega obroča 35L, 45° - Voss EVSD35L
Šifra SKU: 19735 MPN: EVSD35L
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 28 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

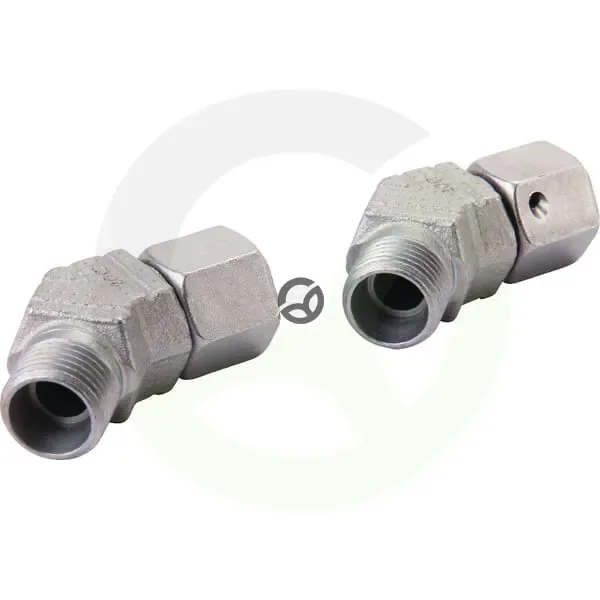

Priključek rezalnega obroča Voss 35L je 45° hidravlično koleno za cev premera 35 mm. Na eni strani ima moški priklop z rezalnim obročem in metričnim navojem, na drugi ženski metrični priklop z O-obroč stožcem. Primeren je za povezovanje hidravličnih vodov pri tlaku do 160 bar, pri montaži pa pomagata ključni velikosti 41 in 50 mm.
Prikaži vse →

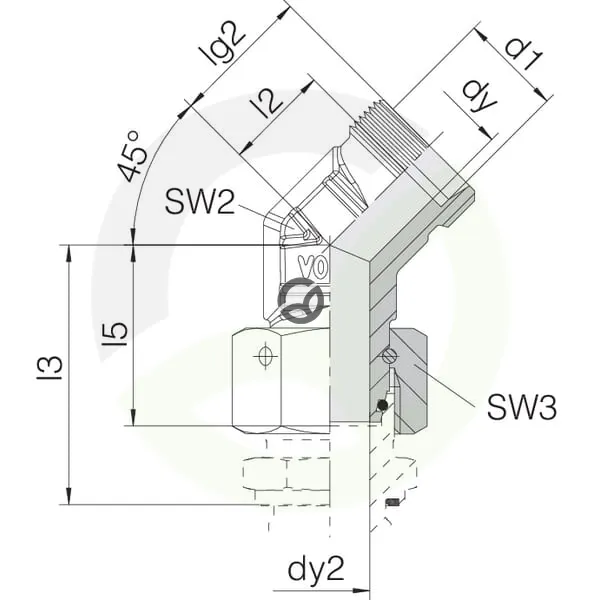

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 28 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 35 mm
- Povezava 1 - premer navoja
- M45
- Povezava 1 - razdalja od sredine do konca (mm)
- 51 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 41 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 35 mm
- Povezava 2 - premer navoja
- M45
- Povezava 2 - razdalja od sredine do konca (mm)
- 37.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 50 mm
- Premer cevi (mm)
- 35 mm
- Serija
- 35L
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD35L
