Voss
Priključek rezalnega obroča 38S, 45° - Voss EVSD38S
Šifra SKU: 19701 MPN: EVSD38S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 30 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

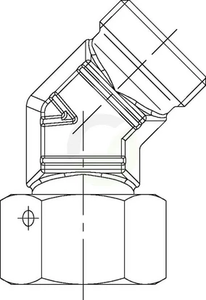

Priključek rezalnega obroča je 45° hidravlično koleno za cev premera 38 mm iz serije 38S. Na prvi strani ima metrični moški priključek z rezalnim obročem, na drugi pa metrični ženski priključek s stožcem in O-obročem. Primeren je za hidravlične cevne povezave, kjer je pomemben zanesljiv kotni prehod in delovni tlak do 315 bar. Za montažo sta predvidena ključa 50 in 60 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 30 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 38 mm
- Povezava 1 - premer navoja
- M52
- Povezava 1 - razdalja od sredine do konca (mm)
- 63 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 50 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 38 mm
- Povezava 2 - premer navoja
- M52
- Povezava 2 - razdalja od sredine do konca (mm)
- 44 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 60 mm
- Premer cevi (mm)
- 38 mm
- Serija
- 38S
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD38S
