Voss

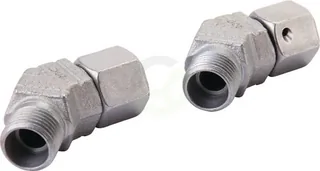

Priključek rezalnega obroča 45° 15L - Voss EVSD15L
Šifra SKU: 19731 MPN: EVSD15L
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Koleno 45° s priključkom rezalnega obroča je hidravlični spojni element serije 15L za cev premera 15 mm. Na eni strani ima moški metrični priključek z rezalnim obročem, na drugi ženski metrični priključek M15x1,5 z O-obroč stožcem. Namenjen je zanesljivemu spajanju hidravličnih cevi pri delovnem tlaku do 315 bar. Ključna prednost je kotna izvedba, ki olajša vodenje cevi v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - razdalja od sredine do konca (mm)
- 32.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 15 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 27 mm
- Premer cevi (mm)
- 15 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 2401
