Voss
Priključek rezalnega obroča 8S, 45° - Voss EVSD8S
Šifra SKU: 19616 MPN: EVSD8S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

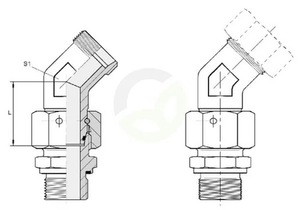

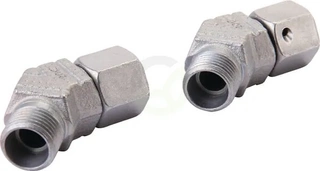

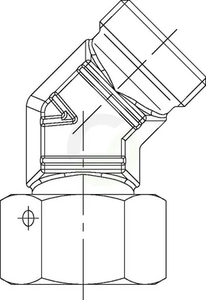

Priključek rezalnega obroča 8S, 45° je kolenasti hidravlični cevni priključek za cev premera 8 mm. Na prvi strani ima moški priključek z rezalnim obročem in metrskim navojem M8x1,5, na drugi strani pa ženski metrični priključek z O-obročnim stožcem. Izvedba pod kotom 45° pomaga pri vodenju cevi v omejenem prostoru, delovni tlak pa znaša do 630 bar.
Prikaži vse →

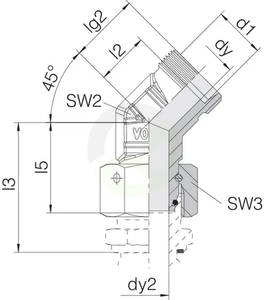

Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 8 mm
- Serija
- 8S
- Standard DIN
- DIN 2353, DIN 2401
Reference:
- Spletna referenca
- EVSD8S
