Priključek za hitro sprostitev - Faster CNV0671615M
Šifra SKU: 17386 MPN: CNV0671615M
Specifikacije
- A - Povezava 2 - Tip
- Navoj

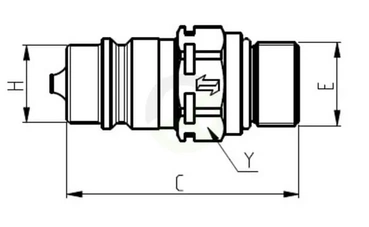

- C - Dolžina (cola)
- 2.72 Inch
- Delovni tlak (bar)
- 270 BAR
- E - Povezava 2 - premer navoja
- M16
- ISO standard
- ISO 7241-A
Opis izdelka
Hitri hidravlični priključek je ravna hidravlična hitra spojka z ventilom tipa poppet, namenjena hitremu povezovanju in odklopu cevovodov. Povezuje se s pritiskom, odklopi pa s povlekom, zaklepanje pa poteka z radialnimi kroglicami. Izdelana je iz jekla s kromiranim ohišjem in tesnilom iz NBR, zato je primerna za delo pri delovnem tlaku do 270 bar. Ima moški hitri priključek in ženski metrični navoj s korakom 1,5 mm, pretok pri 2 barih pa znaša 24 l/min.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- C - Dolžina (cola)
- 2.72 Inch
- Delovni tlak (bar)
- 270 BAR
- E - Povezava 2 - premer navoja
- M16
- ISO standard
- ISO 7241-A
- Koda velikosti
- BG 1

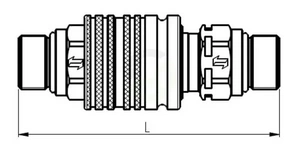

- L - Skupna dolžina (mm)
- 69.2 mm
- Material
- Jeklo
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 17.2 mm
- Povezava 1 - tip
- Hitra spojka
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - velikost hex (mm)
- 22 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Površinska obdelava ohišja
- Kromirano
- Pretok pri 2 Barih (l/min)
- 24 l/min
- Serija
- CNV
- Tip delovanja hitrega odklopa
- Povlecite za prekinitev povezave
- Tip delovanja hitrega priključka
- Pritisnite za povezavo
- Tip ventila
- Poppet
- Tip zaklepanja hitrega priključka
- Radialne kroglice
- Velikost ohišja (mm)
- 10 mm
- Zunanji premer (cola)
- 0.68
Reference:
- Faster
- CNV067/1615 M
- Spletna referenca
- CNV0671615M
