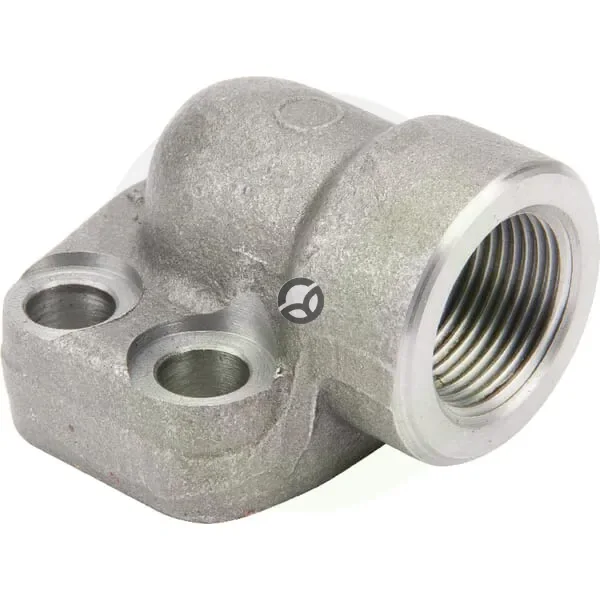

Prirobnica SAE, 90° - Oleo Tecnica AFS312G1290
Šifra SKU: 15328 MPN: AFS312G1290
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 3/4 Inch
- B - Notranji premer (mm)
- 19 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 47.63 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 22.23 mm
- F - Širina (mm)
- 63 mm
Opis izdelka
SAE prirobnica 90° je kotni hidravlični priključek iz jekla z ženskym GAZ navojem za povezovanje v hidravličnih sistemih. Ima 4 pritrdilne luknje, notranji premer 19 mm, širino 63 mm in višino 24 mm, zato je primerna tudi tam, kjer je prostora manj. Narejena je za delovni tlak do 345 bar in je uporabna kot SAE kotna prirobnica oziroma prirobnični spoj za zanesljiv priklop.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 3/4 Inch
- B - Notranji premer (mm)
- 19 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 47.63 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 22.23 mm
- F - Širina (mm)
- 63 mm
- I - Povezava 1 - dolžina navoja (mm)
- 19 mm
- L - Premer lukenj za priključke (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 345 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 38 mm
- Povezava 1 - dolžina (mm)
- 19 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- GAZ (francoski metričen)
- Število lukenj za pritrditev prirobnice
- 4
- Višina (mm)
- 24 mm
Reference:
- Spletna referenca
- AFS312G1290
