Prirobnica SAE, 90° - Oleo Tecnica AFS316G1690
Šifra SKU: 15375 MPN: AFS316G1690

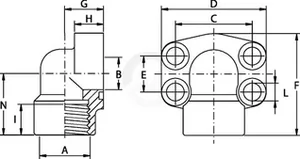

Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1 Inch
- B - Notranji premer (mm)
- 25 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 52.37 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 26.19 mm
- F - Širina (mm)
- 70 mm
Opis izdelka

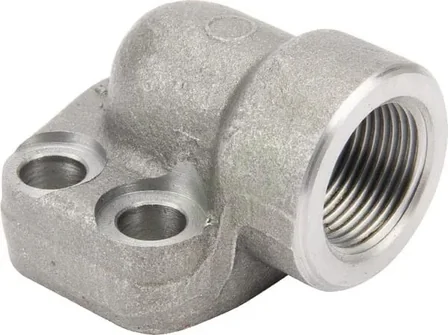

SAE prirobnica 90° je kotna hidravlična prirobnica iz jekla z ženskim colskim navojem. Namenjena je povezovanju hidravličnih cevi in priključkov v sistemih, kjer je potreben pravokoten odvod. Ima 4 luknje za pritrditev, navoj dolg 20 mm, notranji premer 25 mm ter višino 28 mm. Maksimalni delovni tlak znaša 345 bar, zato je primerna za zahtevnejše hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1 Inch
- B - Notranji premer (mm)
- 25 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 52.37 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 26.19 mm
- F - Širina (mm)
- 70 mm
- I - Povezava 1 - dolžina navoja (mm)
- 20 mm
- L - Premer lukenj za priključke (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 345 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 43 mm
- Povezava 1 - dolžina (mm)
- 20 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Colski
- Število lukenj za pritrditev prirobnice
- 4
- Višina (mm)
- 28 mm
Reference:
- Spletna referenca
- AFS316G1690
