Oleo Tecnica
Prirobnica SAE, 90° - Oleo Tecnica AFS320G2090
Šifra SKU: 15296 MPN: AFS320G2090
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/4 Inch
- B - Notranji premer (mm)
- 32 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 58.72 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 30.18 mm
- F - Širina (mm)
- 85 mm
Opis izdelka

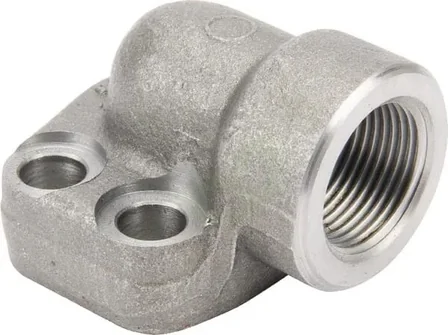

SAE prirobnica 90° je kotni hidravlični priključek iz jekla, namenjen izvedbi z navojnim ženskim priklopom GAZ. Ima notranji premer 32 mm, navoj dolžine 22 mm, 4 pritrdilne luknje premera 11,5 mm ter delovni tlak do 276 bar. Širina prirobnice je 85 mm, višina 34 mm, zato je primerna za zanesljivo povezovanje hidravličnih vodov v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/4 Inch
- B - Notranji premer (mm)
- 32 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 58.72 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 30.18 mm
- F - Širina (mm)
- 85 mm
- I - Povezava 1 - dolžina navoja (mm)
- 22 mm
- L - Premer lukenj za priključke (mm)
- 11.5 mm
- Maks. delovni pritisk (bar)
- 276 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 51 mm
- Povezava 1 - dolžina (mm)
- 22 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- GAZ (francoski metričen)
- Število lukenj za pritrditev prirobnice
- 4
- Višina (mm)
- 34 mm
