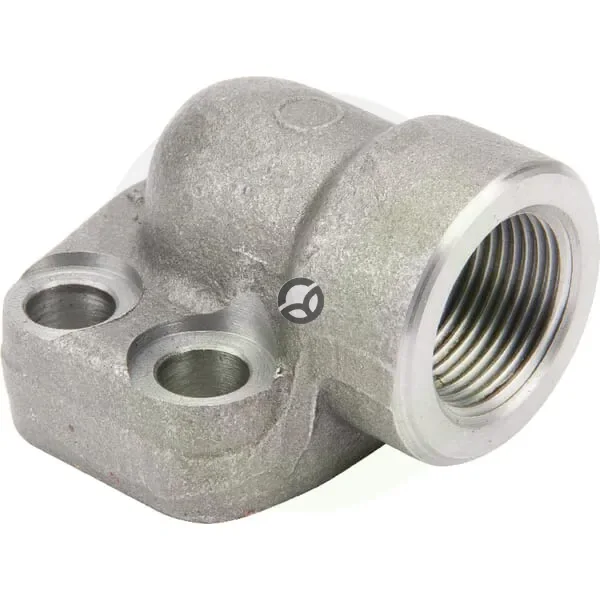

Prirobnica SAE, 90° - Oleo Tecnica AFS324G2490
Šifra SKU: 15217 MPN: AFS324G2490
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 38 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
- F - Širina (mm)
- 95 mm
Opis izdelka
SAE prirobnica 90° Oleo Tecnica AFS324G2490 je jeklena kotna prirobnica za hidravlične priključke. Ima ženski navoj GAZ, dolžino navoja 25 mm, notranji premer 38 mm in 4 luknje za pritrditev. Z delovnim tlakom do 207 bar je primerna za povezave, kjer je potreben pravokoten izhod cevi ali cevi in zanesljiv priklop v omejenem prostoru. Višina prirobnice je 38 mm, širina pa 95 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 38 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
- F - Širina (mm)
- 95 mm
- I - Povezava 1 - dolžina navoja (mm)
- 25 mm
- L - Premer lukenj za priključke (mm)
- 13.5 mm
- Maks. delovni pritisk (bar)
- 207 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 56 mm
- Povezava 1 - dolžina (mm)
- 25 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- GAZ (francoski metričen)
- Število lukenj za pritrditev prirobnice
- 4
- Višina (mm)
- 38 mm
