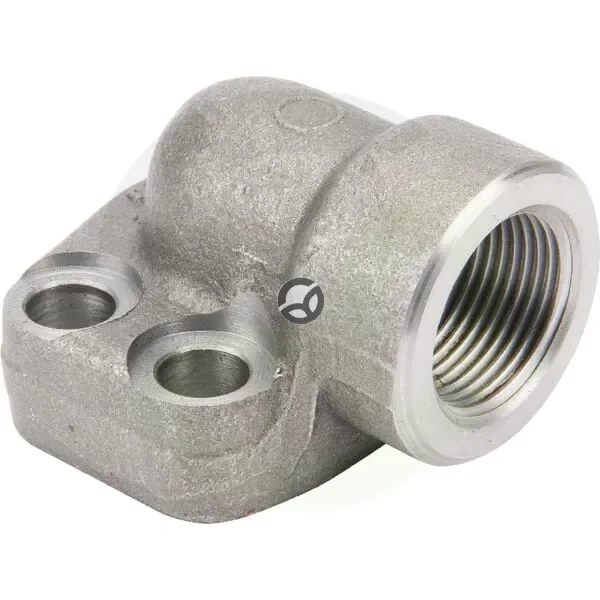

Prirobnica SAE, 90° - Oleo Tecnica AFS332G2490
Šifra SKU: 15263 MPN: AFS332G2490
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 51 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 77.77 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 42.88 mm
- I - Povezava 1 - dolžina navoja (mm)
- 28 mm
Opis izdelka
SAE prirobnica 90° je kotna hidravlična prirobnica za povezovanje cevi in priključkov pod kotom. Izdelana je iz jekla, ima ženski navoj GAZ z dolžino navoja 28 mm, višino 42 mm in notranji premer 51 mm. Pritrjuje se s 4 vijaki, luknje imajo premer 13,5 mm, največji delovni tlak pa je 207 bar. Primerna je za hidravlične sestave, kjer je potrebna zanesljiva kotna vijačna spojka.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 51 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 77.77 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 42.88 mm
- I - Povezava 1 - dolžina navoja (mm)
- 28 mm
- L - Premer lukenj za priključke (mm)
- 13.5 mm
- Maks. delovni pritisk (bar)
- 207 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 65 mm
- Povezava 1 - dolžina (mm)
- 28 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- GAZ (francoski metričen)
- Število lukenj za pritrditev prirobnice
- 4
- Velikost ohišja (cola)
- 2 Inch
- Višina (mm)
- 42 mm
Reference:
- Spletna referenca
- AFS332G2490
