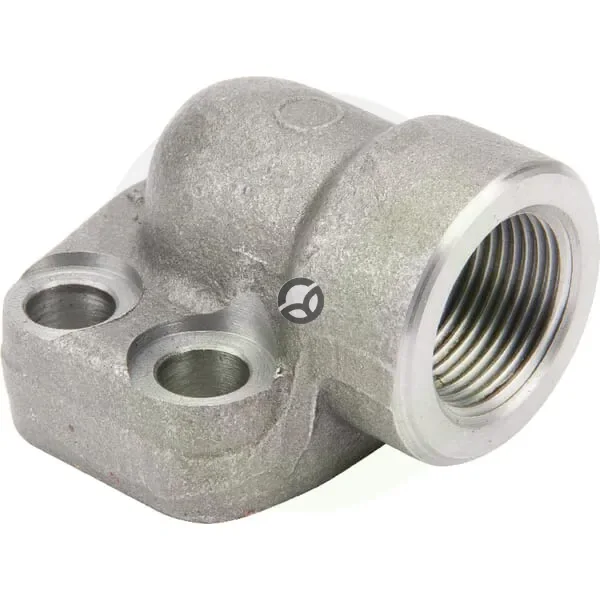

Prirobnica SAE, 90° - Oleo Tecnica AFS612G1290
Šifra SKU: 15402 MPN: AFS612G1290
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 3/4 Inch
- B - Notranji premer (mm)
- 19 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 50.8 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 23.8 mm
- F - Širina (mm)
- 70 mm
Opis izdelka
SAE prirobnica 90° je kotna hidravlična prirobnica za vijačne spoje v visokotlačnih sistemih. Izdelana je iz jekla, ima ženski navojni priključek z dolžino navoja 20 mm in prenese največji delovni tlak do 414 bar. Priročniščno izvedbo dopolnjujejo 4 pritrdilne luknje, razmik lukenj 50,8 mm in premer lukenj 11 mm, zato je primerna za zanesljivo povezovanje hidravličnih cevi in komponent v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 3/4 Inch
- B - Notranji premer (mm)
- 19 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 50.8 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 23.8 mm
- F - Širina (mm)
- 70 mm
- I - Povezava 1 - dolžina navoja (mm)
- 20 mm
- L - Premer lukenj za priključke (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 414 BAR
- Material
- Jeklo
- N - Priključek 2 - razdalja od sredine do konca (mm)
- 43 mm
- Povezava 1 - dolžina (mm)
- 20 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- BSP
- Število lukenj za pritrditev prirobnice
- 4
- Višina (mm)
- 28 mm
