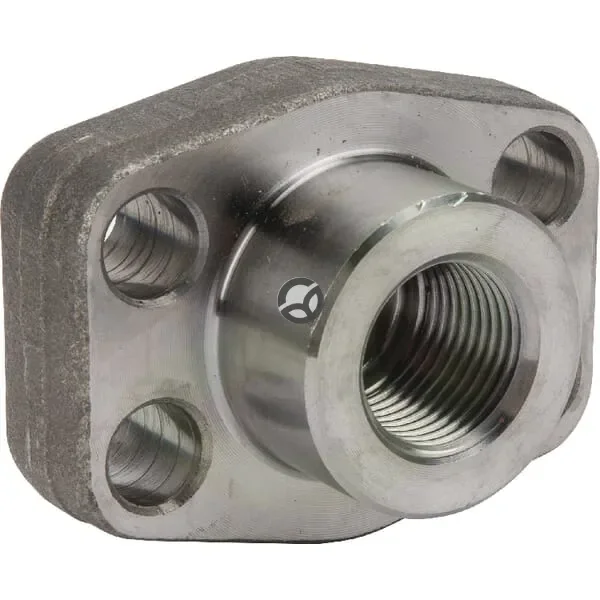

Prirobnica SAE - Oleo Tecnica AFS312G08
Šifra SKU: 15398 MPN: AFS312G08
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1/2 Inch
- B - Notranji premer (mm)
- 13 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 47.63 mm
- D - Dolžina (mm)
- 65 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 22.23 mm
Opis izdelka
SAE navojna prirobnica je namenjena povezovanju hidravličnih cevi in priključkov v sistemih z višjim tlakom. Izdelana je iz jekla, ima notranji premer 13 mm, dolžino 65 mm in širino 50 mm, navojni del pa je dolg 19 mm. Razporeditev pritrdilnih lukenj je 47,63 mm in 22,23 mm, premer lukenj 11 mm. Primerna je za delovni tlak do 345 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1/2 Inch
- B - Notranji premer (mm)
- 13 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 47.63 mm
- D - Dolžina (mm)
- 65 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 22.23 mm
- F - Širina (mm)
- 50 mm
- G - Višina (mm)
- 16 mm
- I - Povezava 1 - dolžina navoja (mm)
- 19 mm
- L - Premer lukenj za priključke (mm)
- 11 mm
- L - Premer navoja montažnih lukenj
- M10
- Maks. delovni pritisk (bar)
- 345 BAR
- Material
- Jeklo
- Povezava 1 - tip navoja
- BSP
- Velikost ohišja (cola)
- 3/4 Inch
