Prirobnica SAE - Oleo Tecnica AFS324G20
Šifra SKU: 15232 MPN: AFS324G20
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/4 Inch
- B - Notranji premer (mm)
- 32 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- D - Dolžina (mm)
- 95 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
Opis izdelka

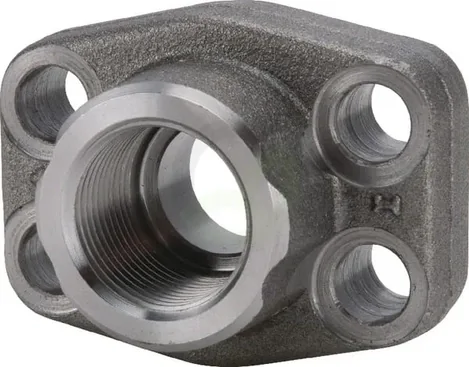

SAE ravna navojna prirobnica Oleo Tecnica je jeklena hidravlična prirobnica za zanesljivo povezovanje cevi in priključkov v visokotlačnih sistemih. Ima notranji premer 32 mm, dolžino navoja 22 mm, širino 78 mm in dolžino 95 mm. Razdalja lukenj za pritrditev je 69,85 mm oziroma 35,71 mm, premer pritrdilnih lukenj pa 11,5 mm. Primerna je za sisteme z delovnim tlakom do 207 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/4 Inch
- B - Notranji premer (mm)
- 32 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- D - Dolžina (mm)
- 95 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
- F - Širina (mm)
- 78 mm
- G - Višina (mm)
- 21 mm
- I - Povezava 1 - dolžina navoja (mm)
- 22 mm
- L - Premer lukenj za priključke (mm)
- 11.5 mm
- L - Premer navoja montažnih lukenj
- M10
- Maks. delovni pritisk (bar)
- 207 BAR
- Material
- Jeklo
- Povezava 1 - tip navoja
- BSP
- Velikost ohišja (cola)
- 1-1/2 Inch
Reference:
- Spletna referenca
- AFS324G20
