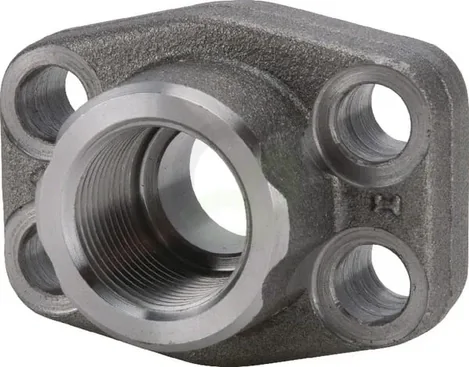

Prirobnica SAE - Oleo Tecnica AFS324G24
Šifra SKU: 15238 MPN: AFS324G24
Specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 38 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- D - Dolžina (mm)
- 93 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
Opis izdelka
Ravna navojna SAE prirobnica Oleo Tecnica AFS324G24 je namenjena hidravličnim priključkom v sistemih do 207 bar. Izdelana je iz jekla, z navojem dolžine 22 mm in notranjim premerom 38 mm. Prirobnični del ima razdaljo lukenj 69,85 mm oziroma 35,71 mm, luknje za pritrditev pa premer 13,5 mm. Primerna je za spajanje hidravličnih cevi in armatur v SAE izvedbi.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Premer navoja (cola)
- 1-1/2 Inch
- B - Notranji premer (mm)
- 38 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 69.85 mm
- D - Dolžina (mm)
- 93 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 35.71 mm
- F - Širina (mm)
- 78 mm
- G - Višina (mm)
- 21 mm
- I - Povezava 1 - dolžina navoja (mm)
- 22 mm
- L - Premer lukenj za priključke (mm)
- 13.5 mm
- L - Premer navoja montažnih lukenj
- M12
- Maks. delovni pritisk (bar)
- 207 BAR
- Material
- Jeklo
- Povezava 1 - tip navoja
- BSP
- Velikost ohišja (cola)
- 1-1/2 Inch
Reference:
- Spletna referenca
- AFS324G24
