Voss

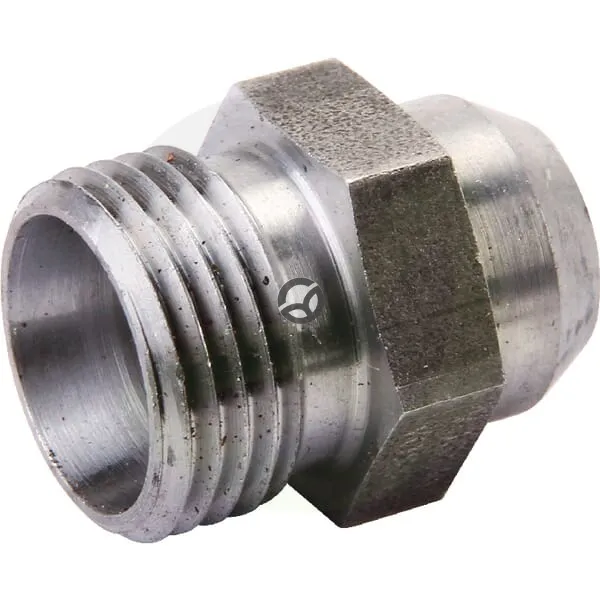

Privarljiva spojka 10L - Voss ASS10L
Šifra SKU: 15837 MPN: ASS10L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d2 - Zunanji premer (mm)
- 14 mm
- dy - Notranji premer (mm)
- 8 mm
- lg - Dolžina (mm)
- 25 mm
Opis izdelka
Privarljiva hidravlična spojka Voss serije 10L je ravno telo za priklop cevi s premerom 10 mm. Druga povezava je izvedena za rezalni obroč in ima moški navoj s korakom 1,5 mm, zato je primerna za natančen in zanesljiv priklop hidravličnih cevi. Maksimalni delovni tlak je 315 bar, kompaktna ravna izvedba pa olajša vgradnjo v hidravlične sisteme.
Prikaži vse →

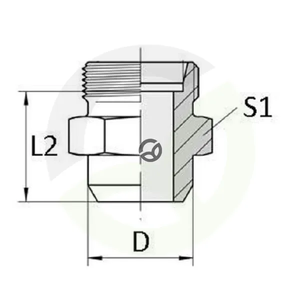

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d2 - Zunanji premer (mm)
- 14 mm
- dy - Notranji premer (mm)
- 8 mm
- lg - Dolžina (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Privarjena
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 17 mm
Reference:
- Spletna referenca
- ASS10L
