Voss

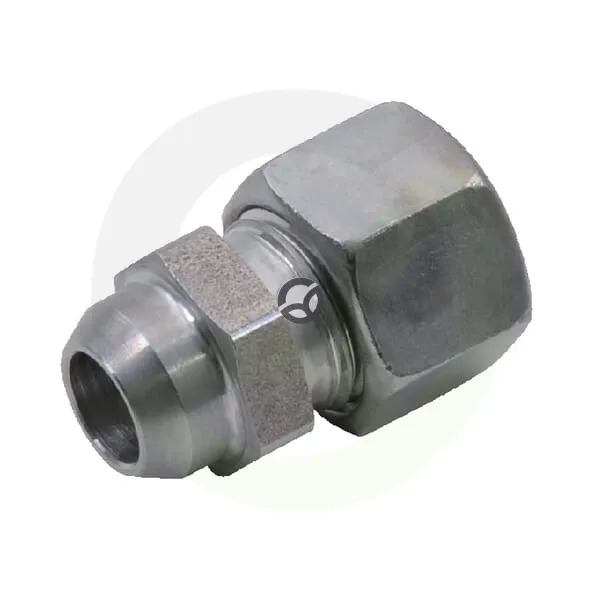

Privarljiva spojka 10S - Voss ASV10S
Šifra SKU: 15863 MPN: ASV10S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - premer (mm)
- 15 mm
- l1 - Skupna dolžina (mm)
- 22.5 mm
- L2 - Povezava - razdalja od sredine do vstavka (mm)
- 39 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka
Privarljiva spojka je ravni hidravlični priključek serije 10S za cev premera 10 mm. Na eni strani je privarjena izvedba, na drugi pa priklop z rezalnim obročem in metričnim moškim navojem M22 x 1,5. Primerna je za izdelavo ali popravilo hidravličnih vodov, kjer je potreben zanesljiv spoj in delovni tlak do 630 bar. Skupna dolžina spojke je 22,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - premer (mm)
- 15 mm
- l1 - Skupna dolžina (mm)
- 22.5 mm
- L2 - Povezava - razdalja od sredine do vstavka (mm)
- 39 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Privarjena
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2401
