Voss
Privarljiva spojka 12S - Voss ASS12S
Šifra SKU: 15844 MPN: ASS12S

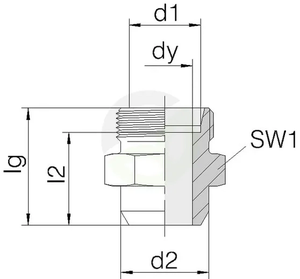

Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 12 mm
- d2 - Zunanji premer (mm)
- 17 mm
- dy - Notranji premer (mm)
- 8 mm
- lg - Dolžina (mm)
- 32 mm
Opis izdelka

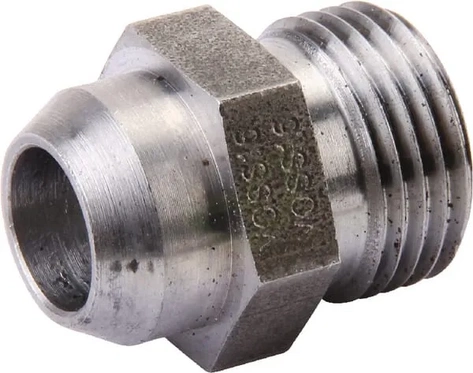

Privarljiva spojka 12S je ravni hidravlični priključek za cev s premerom 12 mm. Na eni strani je privarjena povezava, na drugi pa priključek z rezalnim obročem in moškim navojem, zato je primerna za zanesljivo povezavo cevi v visokotlačnih hidravličnih sistemih. Spojka ima ključ 22 mm na varjeni strani in 24 mm na navojnem delu, dolžino 32 mm ter je zasnovana za delovni tlak do 630 bar.
Prikaži vse →

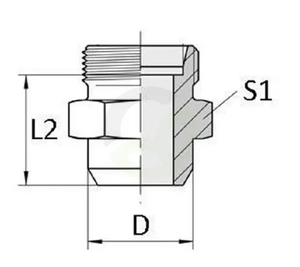

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 12 mm
- d2 - Zunanji premer (mm)
- 17 mm
- dy - Notranji premer (mm)
- 8 mm
- lg - Dolžina (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Privarjena
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Moški
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- 12S
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 22 mm
Reference:
- Spletna referenca
- ASS12S
