Voss

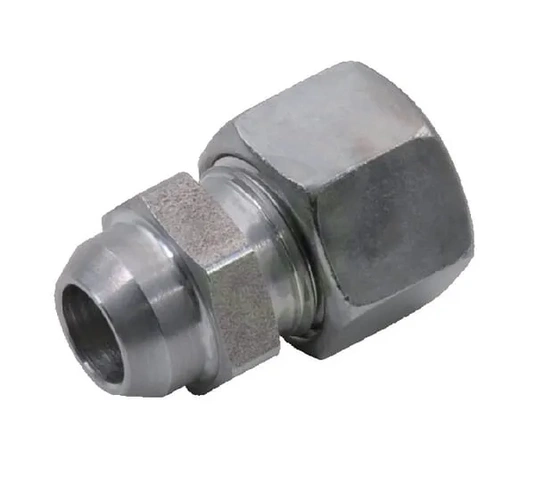

Privarljiva spojka 22L - Voss ASV22L
Šifra SKU: 15877 MPN: ASV22L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - premer (mm)
- 27 mm
- l1 - Skupna dolžina (mm)
- 28.5 mm
- L2 - Povezava - razdalja od sredine do vstavka (mm)
- 45 mm
- Maks. delovni pritisk (bar)
- 160 BAR
Opis izdelka
Privarljiva hidravlična spojka serije 22L je ravna spojka z dvema priključkoma, namenjena povezavi cevi premera 22 mm v hidravličnih sistemih. Na eni strani ima privarjeni priključek, na drugi pa moški metrični navoj M22 x 2 z rezalnim obročem. Spojka je primerna za delovni tlak do 160 bar, pri montaži pa sta pomembni tudi velikosti ključa 32 in 36 mm ter skupna dolžina 28,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - premer (mm)
- 27 mm
- l1 - Skupna dolžina (mm)
- 28.5 mm
- L2 - Povezava - razdalja od sredine do vstavka (mm)
- 45 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Privarjena
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 2401
