Voss

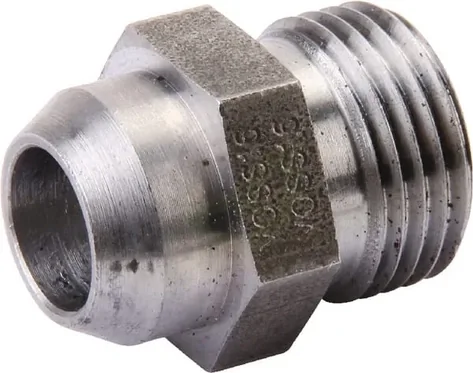

Privarljiva spojka 28L - Voss ASS28L
Šifra SKU: 15870 MPN: ASS28L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 28 mm
- d2 - Zunanji premer (mm)
- 32 mm
- dy - Notranji premer (mm)
- 24.22 mm
- lg - Dolžina (mm)
- 38 mm
Opis izdelka
Privarljiva spojka 28L je ravna hidravlična spojka z dvema priključkoma, namenjena za varjenje na eni strani in priklop cevi s premerom 28 mm na drugi. Moški priključek za rezalni obroč ima premer 28 mm, korak navoja 2 mm in ključ 41 mm, celotna dolžina pa je 38 mm. Zunanji premer znaša 32 mm, notranji 24,22 mm, zato je primerna za kompaktne hidravlične povezave z delovnim tlakom do 160 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 28 mm
- d2 - Zunanji premer (mm)
- 32 mm
- dy - Notranji premer (mm)
- 24.22 mm
- lg - Dolžina (mm)
- 38 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Privarjena
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 28 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - tip moški/ženski
- Moški
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- Serija
- 28L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 41 mm
