Walterscheid
PWE 580 - L: 1010 mm - Konusni zaklepni vijak - Širokokotni kardan - Walterscheid 1152769
Šifra SKU: 5727 MPN: 1152769
Specifikacije
- Koda velikosti
- PWE 580
- Maks. delovni kot (°)
- 25 °
- Maks. dolžina gredi (mm)
- 1360 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1010 mm
Opis izdelka
Širokokotni kardan Walterscheid Power Drive PWE 580 je kardanska gred za prenos moči med traktorjem in strojem. Ima dolžino 1010 do 1360 mm, 20-zobni priklop, na strani stroja konusni zaklepni vijak, na strani traktorja pa hitro-odklopne vilice z avtomatskim zaklepnim obročem. Omogoča največ 25° delovnega kota in do 80° skupnega kota, vrti se do 1000 obr./min ter prenaša do 88 KM pri 540 in 137 KM pri 1000 obr./min.
Prikaži vse →
Tehnične specifikacije
Dimenzije:
- Koda velikosti
- PWE 580
- Maks. delovni kot (°)
- 25 °
- Maks. dolžina gredi (mm)
- 1360 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1010 mm
- Širokokotni zglob na obeh straneh
- Ne

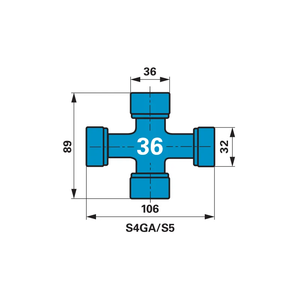

Dimenzije križa (stran stroja):
- Dolžina križa - kratka (stran stroja) (mm)
- 89 mm
- Premer križa - kratki (stran stroja) (mm)
- 36 mm
- Dolžina križa - dolga (stran traktorja) (mm)
- 106 mm
- Dolžina križa - kratka (stran traktorja) (mm)
- 89 mm
- Premer križa - dolgi (stran traktorja) (mm)
- 32 mm
- Premer križa - kratki (stran traktorja) (mm)
- 36 mm
Povezava (stran stroja):
- Model vilic (stran stoja)
- AGCC
- Število zobov (stran stroja)
- 20
- Tip oblike vilic (stran stroja)
- Zunanje vilice
- Zaklepni mehanizem (stran stroja)
- Konusni zaklepni vijak
- Zunanji premer povezave (stran stroja) (cola)
- 1-3/4"
Povezava (stran traktorja):
- Model vilic (stran traktorja)
- QSG
- Število zobov (stran traktorja)
- 20
- Tip oblike vilic (stran traktorja)
- Hitro-odklopne vilice
- Zaklepni mehanizem (stran traktorja)
- Samodejni zaklepni obroč
- Zunanji premer povezave (stran traktorja) (cola)
- 1-3/4"
Zunanja cev (stran stroja):
- Debelina zunanje gredi (mm)
- 4.5 mm
- Premer zunanje gredi (mm)
- 61 mm

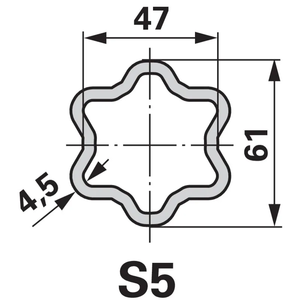

- Tip zunanje gredi
- S5
Notranja cev (stran traktorja):
- Premer notranje gredi (mm)
- 51 mm
- Tip notranje gredi
- S4GA
Rotacija:
- Maks. hitrost vrtenja (obr./min)
- 1000 rpm
- Maks. moč na 1000 obratih (KM)
- 137 hp
- Maks. moč na 540 obratih (KM)
- 88 hp
Ostalo:
- Maks. statični navor (Nm)
- 6000 Nm
- Oblika profila gredi
- Zvezda
- Serija
- Power Drive
- Tip varovala
- SPGF25Z
Reference:
- Walterscheid
- 1152769
