Faster

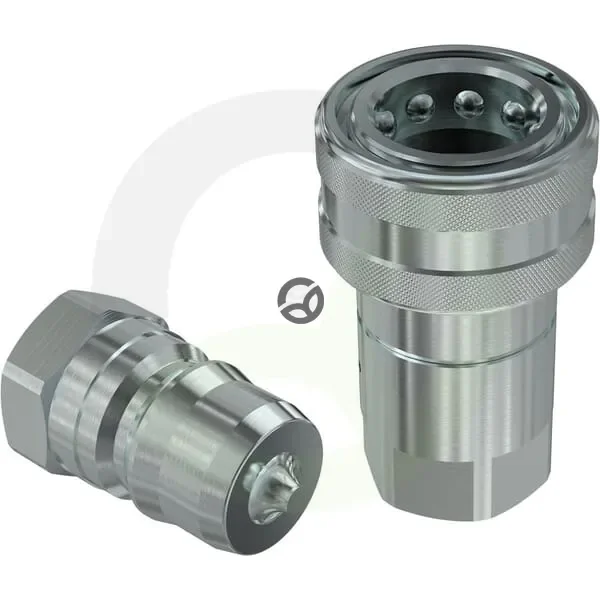

QRC ženska 3/8" - 9/16 UNF - Faster HNV3838SAEF
Šifra SKU: 23176 MPN: HNV3838SAEF
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Delovni tlak (bar)
- 300 BAR
- ISO standard
- ISO 7241-A, ISO 11926-1
- l1 - Skupna dolžina (mm)
- 78 mm
- Material
- Ogljikovo jeklo
Opis izdelka
Hidravlična hitra spojka oziroma hitri priključek v ženski izvedbi serije HNV je namenjena hitremu povezovanju hidravličnih vodov. Ima ravno obliko, zaklepanje z radialnimi kroglicami in poppet ventil, ki pomaga omejiti iztekanje pri odklopu. Izdelana je iz ogljikovega jekla z belo pasivirano površino, tesnila pa so iz NBR in PTFE. Deluje do 300 bar, pretok pri 2 bar pa znaša 50 l/min, priključek 2 pa je 9/16 UNF.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Delovni tlak (bar)
- 300 BAR
- ISO standard
- ISO 7241-A, ISO 11926-1
- l1 - Skupna dolžina (mm)
- 78 mm
- Material
- Ogljikovo jeklo
- Material tesnila
- Nitrilna guma [NBR], Teflon (PTFE)
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (cola)
- 9/16 Inch
- Povezava 1 - premer (mm)
- 35 mm
- Povezava 1 - tip
- Hitra spojka
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (cola)
- 0,94 Inch
- Povezava 1 - velikost hex (mm)
- 23.876 mm
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- UNF
- Površinska obdelava ohišja
- Belo pasivirano
- Pretok pri 2 Barih (l/min)
- 50 l/min
- Serija
- HNV
- Skupna dolžina (cola)
- 2,52 Inch
- Tip delovanja hitrega odklopa
- Retrakcija rokavov
- Tip delovanja hitrega priključka
- Umik rokavov
- Tip ventila
- Poppet
- Tip zaklepanja hitrega priključka
- Radialne kroglice
- Velikost ohišja (mm)
- 10 mm
- X - Povezava 1 - velikost šestkotnika (mm)
- 24 mm
- Zunanji premer (mm)
- 35 mm
Reference:
- Spletna referenca
- HNV3838SAEF
