Voss

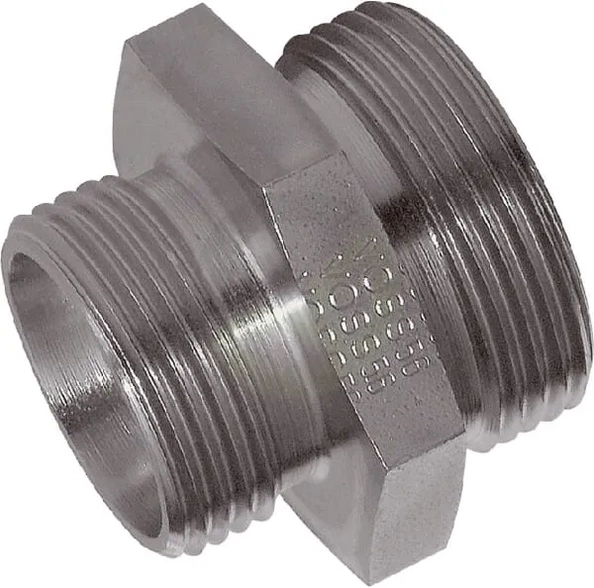

Ravni adapter (brez M/R) 15L 12L - Voss GS1512L
Šifra SKU: 21616 MPN: GS1512L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M18
- d2 - Povezava 1 - premer navoja
- M22
- L - Skupna dolžina (mm)
- 44.5 mm
- L2 - Razdalja priključkov (mm)
- 15 mm
Opis izdelka
Ravni hidravlični adapter Voss je spojka z rezalnim obročem za hidravlične cevne priključke serije 15L 12L. Namenjen je povezavi cevi premera 15 mm in 12 mm, pri čemer ima oba priključka metrični navoj s korakom 1,5 mm. Skupna dolžina znaša 44,5 mm, za montažo pa sta predvideni velikosti ključa 24 mm in 22 mm. Maksimalni delovni tlak je 400 bar, zato je primeren za zahtevnejše hidravlične povezave.
Prikaži vse →

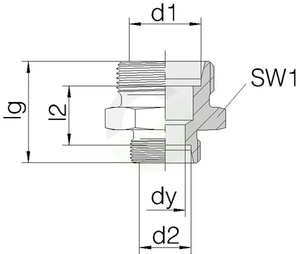

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M18
- d2 - Povezava 1 - premer navoja
- M22
- L - Skupna dolžina (mm)
- 44.5 mm
- L2 - Razdalja priključkov (mm)
- 15 mm
- lg - Dolžina (mm)
- 44.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 15L 12L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 24 mm
Reference:
- Spletna referenca
- GS1512L
