Voss

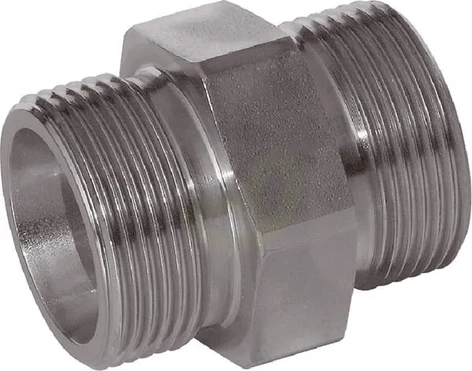

Ravni adapter (brez M/R) 16S - Voss GS16S
Šifra SKU: 21597 MPN: GS16S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 38 mm
- L1 - Razdalja priključkov (mm)
- 21 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 12 mm
Opis izdelka
Ravni hidravlični adapter Voss serije S je spojka z rezalnim obročem za hidravlične cevi premera 16 mm. Ima metrični navoj, moški priključek na obeh straneh, korak navoja 1,5 mm ter skupno dolžino 38 mm. Razdalja med priključkoma je 21 mm, za montažo pa sta predvideni ključa 27 in 30 mm. Primeren je za hidravlične napeljave z delovnim tlakom do 630 bar, kjer je potreben raven prehod.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 38 mm
- L1 - Razdalja priključkov (mm)
- 21 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401
