Voss

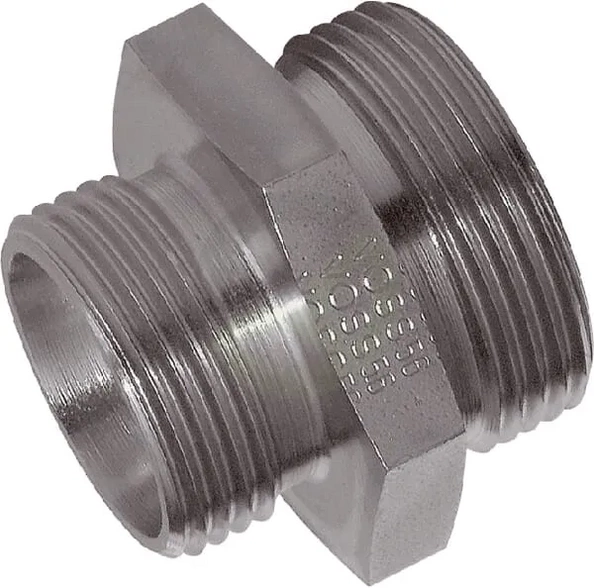

Ravni adapter (brez M/R) 22L 15L - Voss GS2215L
Šifra SKU: 21633 MPN: GS2215L

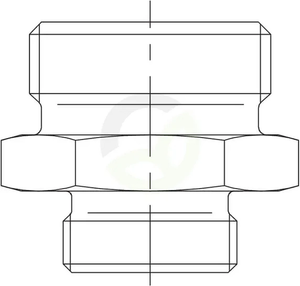

Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - premer navoja
- M30
- L - Skupna dolžina (mm)
- 33 mm
- L2 - Razdalja priključkov (mm)
- 18.5 mm
Opis izdelka
Ravni hidravlični adapter Voss je spojka z rezalnim obročem za povezovanje cevnih priključkov v ravni liniji. Na eni strani ima priključek 22L z metričnim navojem M22x2 in ključem 32 mm, na drugi strani 15L z navojem M15x1,5 in ključem 27 mm. Oba priključka sta moška. Primeren je za hidravlične napeljave z delovnim tlakom do 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - premer navoja
- M30
- L - Skupna dolžina (mm)
- 33 mm
- L2 - Razdalja priključkov (mm)
- 18.5 mm
- lg - Dolžina (mm)
- 33 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 15 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 22L 15L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 32 mm
Reference:
- Spletna referenca
- GS2215L
