Voss

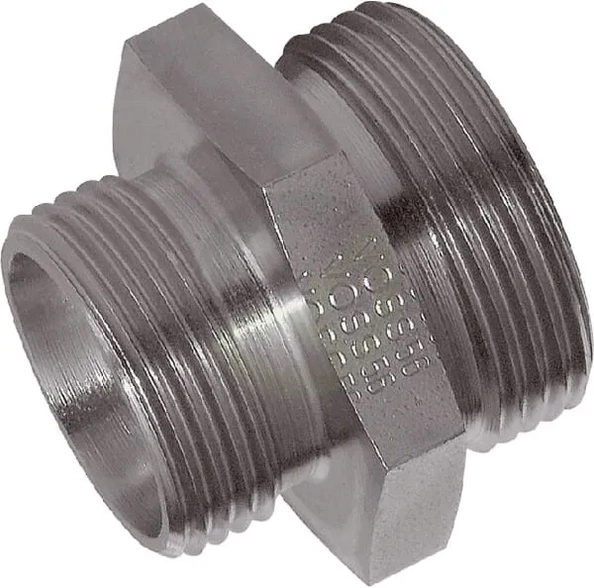

Ravni adapter (brez M/R) 22L 18L - Voss GS2218L
Šifra SKU: 21948 MPN: GS2218L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M26
- d2 - Povezava 1 - premer navoja
- M30
- L - Skupna dolžina (mm)
- 33 mm
- L2 - Razdalja priključkov (mm)
- 18 mm
Opis izdelka
Ravni hidravlični adapter Voss serije 22L 18L je priključek z zarezanim oziroma rezalnim obročem za povezavo cevi s premerom 22 mm in 18 mm. Ima metrični navoj na obeh straneh, skupno dolžino 33 mm in je primeren za hidravlične sisteme z delovnim tlakom do 250 bar. Uporablja se tam, kjer je potrebna ravna povezava dveh cevnih priključkov različnega premera.
Prikaži vse →

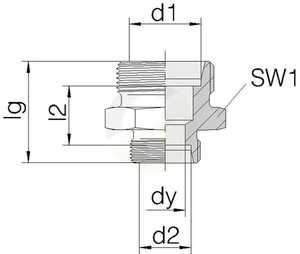

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M26
- d2 - Povezava 1 - premer navoja
- M30
- L - Skupna dolžina (mm)
- 33 mm
- L2 - Razdalja priključkov (mm)
- 18 mm
- lg - Dolžina (mm)
- 33 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 15 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 18 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 18 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- Serija
- 22L 18L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 32 mm
Reference:
- Spletna referenca
- GS2218L
