Voss
Ravni adapter (brez M/R) 25S 20S - Voss GS2520S
Šifra SKU: 21577 MPN: GS2520S

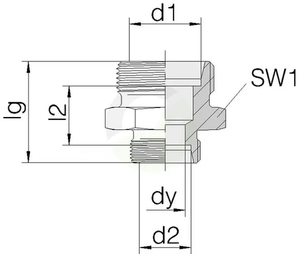

Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M36
- L - Skupna dolžina (mm)
- 68 mm
- L2 - Razdalja priključkov (mm)
- 25.5 mm

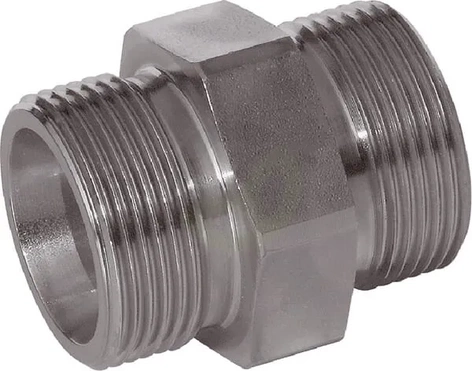

Opis izdelka
Ravni hidravlični adapter za hidravlične cevi in cevne priključke z rezalnim obročem. Namenjen je metričnim spojem serije 25S/20S, pri čemer je en priključek velikosti 25 mm, drugi pa 20 mm, oba s korakom navoja 2 mm. Skupna dolžina adapterja je 68 mm, maks. delovni tlak pa 420 bar, zato je primeren za zahtevnejše hidravlične sisteme.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M36
- L - Skupna dolžina (mm)
- 68 mm
- L2 - Razdalja priključkov (mm)
- 25.5 mm
- lg - Dolžina (mm)
- 48 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 20 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost hex (mm)
- 36 mm
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 46 mm
- Serija
- 25S 20S
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 41 mm
