Voss

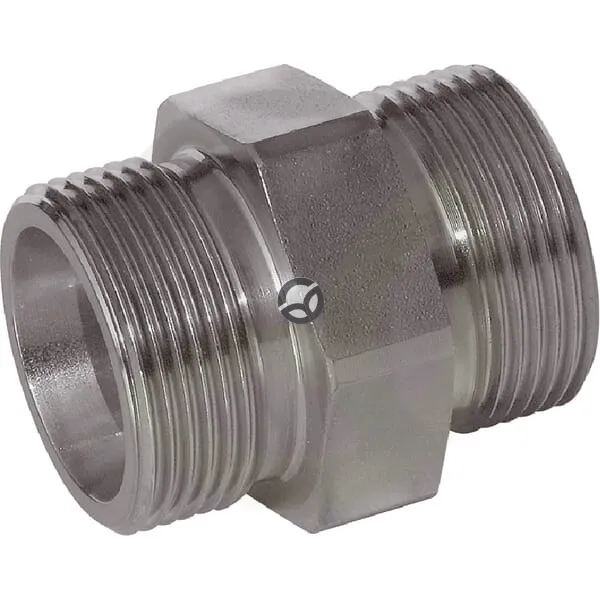

Ravni adapter (brez M/R) 28L 22L - Voss GS2822L
Šifra SKU: 21944 MPN: GS2822L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M36
- L - Skupna dolžina (mm)
- 54 mm
- L2 - Razdalja priključkov (mm)
- 21 mm
Opis izdelka
Ravni hidravlični adapter za hidravlične povezave z rezalnim obročem je namenjen spajanju cevi oziroma cevnih vodov premera 28 in 22 mm. Ima dva moška metrična priključka, skupna dolžina je 54 mm, delovni tlak pa do 250 bar. Primeren je za natančno izvedene hidravlične spoje v sistemih, kjer je pomembna ravna povezava z zarezno spojko.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M36
- L - Skupna dolžina (mm)
- 54 mm
- L2 - Razdalja priključkov (mm)
- 21 mm
- lg - Dolžina (mm)
- 36 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 19 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost hex (mm)
- 36 mm
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 41 mm
- Serija
- 28L 22L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 41 mm
Reference:
- Spletna referenca
- GS2822L
