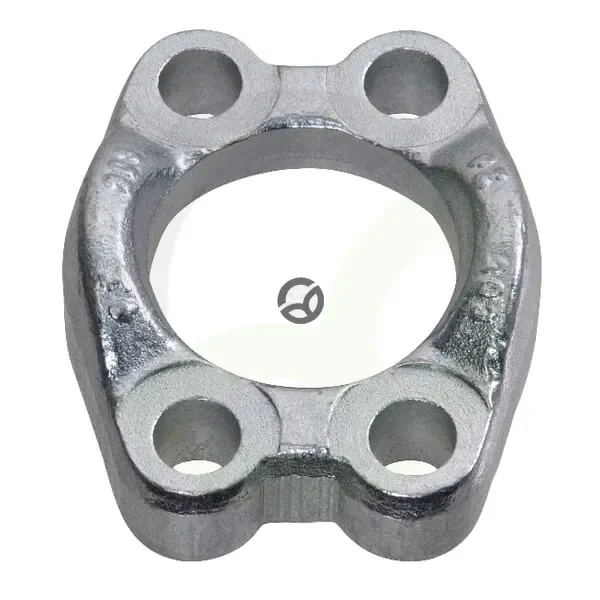

Rezana deljena prirobnica SAE - Oleo Tecnica AFSI316
Šifra SKU: 15087 MPN: AFSI316
Specifikacije
- A - Notranji premer 2 (mm)
- 45.24 mm
- B - Notranji premer (mm)
- 38.48 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 52.37 mm
- D - Skupna dolžina (mm)
- 70 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 26.19 mm
Opis izdelka
Rezana deljena prirobnica SAE je jeklena polovica prirobnice za hidravlične priključke in cevne spojke v sistemih z visokim tlakom. Model Oleo Tecnica AFSI316 ima največji delovni tlak 345 bar, skupno širino 58,4 mm, dolžino 70 mm in debelino 16 mm. Notranji premer je 38,48 mm, drugi 45,24 mm, luknje za pritrditev pa so premera 10,7 mm. Primerna je za natančno in zanesljivo vijačno spajanje hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Notranji premer 2 (mm)
- 45.24 mm
- B - Notranji premer (mm)
- 38.48 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 52.37 mm
- D - Skupna dolžina (mm)
- 70 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 26.19 mm
- F - Skupna širina (mm)
- 58.4 mm
- G - Višina (mm)
- 24 mm
- H - Debelina (mm)
- 16 mm
- I - Debelina 2 (mm)
- 7.49 mm
- M - Premer lukenj za Povezava (mm)
- 10.7 mm
- Maks. delovni pritisk (bar)
- 345 BAR
- Material
- Jeklo
- Premer SAE (cola)
- 1 Inch
Reference:
- Spletna referenca
- AFSI316
