Rotary coupling 15L M22 - Voss DGWEV15LM22
Šifra SKU: 18804 MPN: DGWEV15LM22

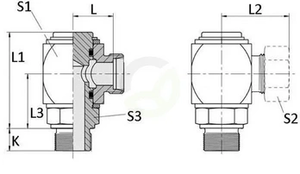

Specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L - Razdalja priključkov (mm)
- 23.5 mm
- L1 - Dolžina (mm)
- 58.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 38.5 mm
Opis izdelka

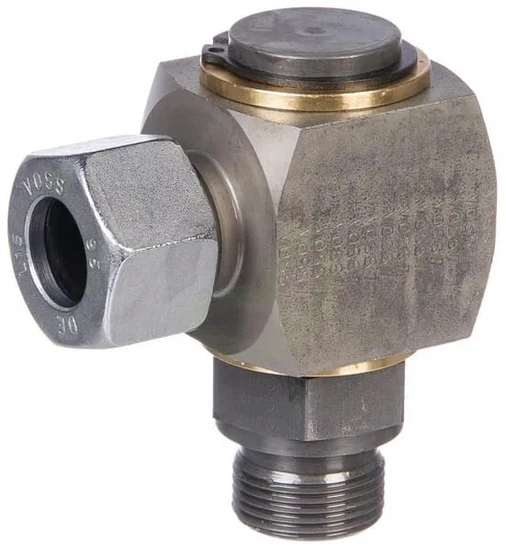

Vrtljiva hidravlična kolenska spojka Voss serije 15L je navojni priključek za sestavo hidravličnih vodov s cevjo premera 15 mm. Izvedba 90° olajša vgradnjo v omejenem prostoru, navoj M22 x 1,5 pa omogoča natančen priklop. Spojka prenese največji delovni tlak 100 bar, dolga je 58,5 mm in ima ključni meri 36 ter 27 mm, kar je praktično pri montaži.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L - Razdalja priključkov (mm)
- 23.5 mm
- L1 - Dolžina (mm)
- 58.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 38.5 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Navoj
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 36 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
