Voss

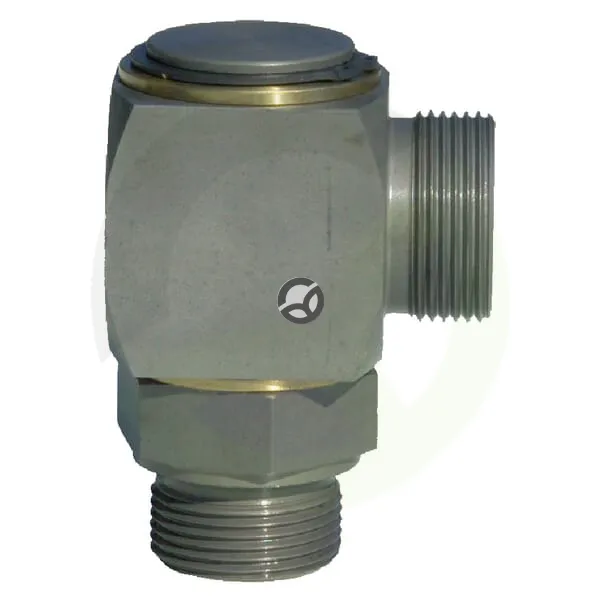

Rotary coupling 8S M14 - Voss DGWEV8SM14
Šifra SKU: 18891 MPN: DGWEV8SM14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18.5 mm
- L1 - Dolžina (mm)
- 47 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
Opis izdelka
Hidravlično koleno 90° oziroma vrtljiva spojka serije 8S je namenjena povezavi cevi premera 8 mm z navojnim priključkom M14x1,5 na obeh straneh. Zaradi izvedbe z dvema navojnima priključkoma omogoča kompaktno in natančno povezavo v hidravličnih sistemih, kjer je potreben odmik pod kotom. Maksimalni delovni tlak je 400 bar, kar ustreza zahtevnejšim hidravličnim aplikacijam.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18.5 mm
- L1 - Dolžina (mm)
- 47 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Navoj
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M14
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- 8S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
