Voss
Rotary coupling 8S R1/4" - Voss DGWEV8SR14
Šifra SKU: 18867 MPN: DGWEV8SR14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 47 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18.5 mm
Opis izdelka

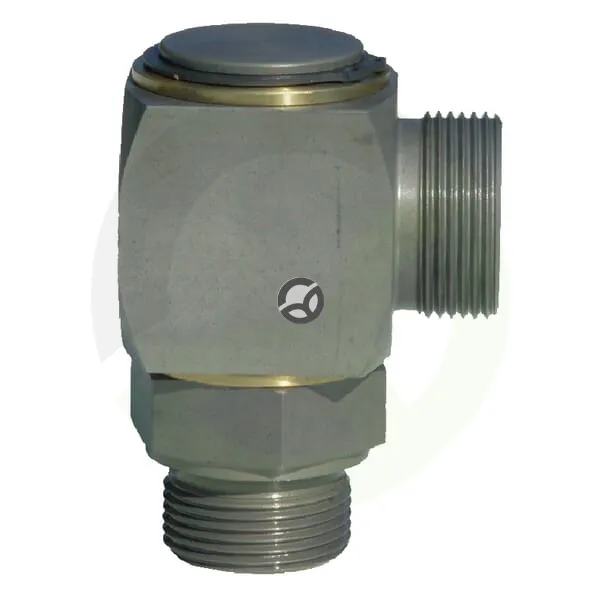

Vrtljiva hidravlična spojka v izvedbi koleno z dvema navojnima priključkoma je namenjena povezavi cevi premera 8 mm. Spada v serijo 8S, ima navoj R1/4, dolžino 47 mm in maksimalni delovni tlak 400 bar. Pretok pri 2 barih znaša 40 l/min, zato je primerna za hidravlične povezave, kjer je pomembna kompaktna 90° izvedba. Kupci jo lahko iščejo tudi kot vrtljivi priključek ali hidravlično koleno.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 47 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - premer (cola)
- 1/4 Inch
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip navoja
- BSP
- Premer cevi (mm)
- 8 mm
- Pretok pri 2 Barih (l/min)
- 40 l/min
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 23 mm
- Serija
- 8S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
