Voss
RSWS 6LL M10 - Voss RSWS6LLM10
Šifra SKU: 30545 MPN: RSWS6LLM10
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - velikost ključa (mm)
- 14 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 6 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15.5 mm
Opis izdelka

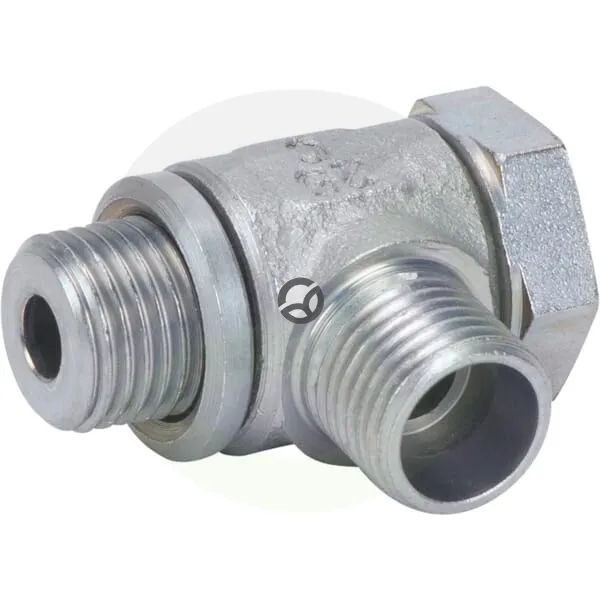

90° hidravlično koleno Voss iz serije LL je spojka z zareznim obročem za hidravlično cev premera 6 mm in metrični navoj M10x1. Namenjeno je kotnemu povezovanju cevi in priključkov v hidravličnih sistemih. Ima kovinsko tesnilo, moški navoj na obeh priključkih in je primerno za delovni tlak do 100 bar. Kompaktna izvedba olajša montažo v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D - Povezava 1 - velikost ključa (mm)
- 14 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 6 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 9 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - dolžina (mm)
- 20.5 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 14 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- LL
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
