Spodnja vrata podplošče - Eurofluid ES3A38P
Šifra SKU: 19481 MPN: ES3A38P
Specifikacije
- ISO standard
- ISO 4401
- Koda velikosti
- Cetop 03
- Maks. delovni pritisk (bar)
- 310 BAR
- Maks. hitrost pretoka (l/min)
- 35 l/min
- Maks. tlak (bar)
- 350 BAR
Opis izdelka
Spodnja podplošča za hidravlične Cetop 03 oziroma NG6 ventile je namenjena vgradnji v hidravlične sklope s spodnjimi priključki. Izdelana je iz litega železa GG25, primerna za pretok do 35 l/min, maksimalni tlak 350 bar in delovni tlak 310 bar. Izhodni priključek ima navoj 3/8 inch, razdalja med priključki je 32 mm, montažne luknje pa so razporejene 80 x 50 mm. Kompaktne mere 95 x 30 x 65 mm omogočajo enostavnejšo vgradnjo.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 4401
- Koda velikosti
- Cetop 03
- Maks. delovni pritisk (bar)
- 310 BAR
- Maks. hitrost pretoka (l/min)
- 35 l/min
- Maks. tlak (bar)
- 350 BAR
- Material
- Lito železo GG25
- Položaj priključkov
- Spodaj
- Premer navoja izhodnega priključka
- 3/8 Inch
- Premer povezave (cola)
- 3/8 Inch
- Premer priključka (cola)
- 3/8 Inch

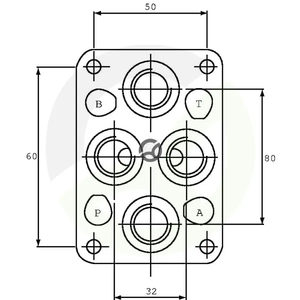

- Razdalja med montažnimi luknjami in središčem - širina (mm)
- 50 mm
- Razdalja montažnih lukenj do sredine - dolžina (mm)
- 80 mm
- Razdalja od sredine do sredine povezave (mm)
- 32 mm

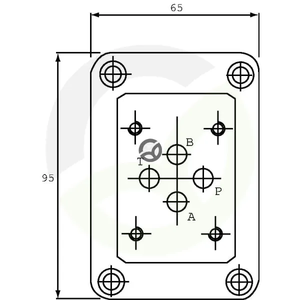

- Skupna dolžina (mm)
- 95 mm
- Skupna širina (mm)
- 30 mm
- Skupna višina (mm)
- 65 mm
- Število sekcij
- 1
