Voss

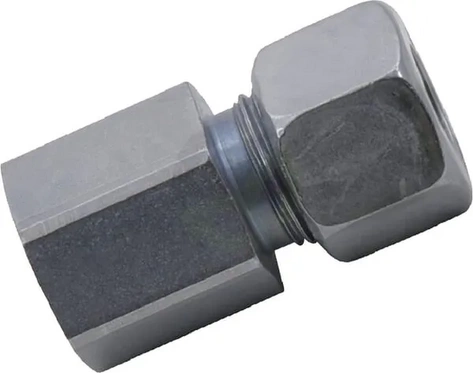

Spojka 10L M14 - Voss GAV10LM14
Šifra SKU: 21102 MPN: GAV10LM14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 25 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 10L združuje priključek z rezalnim obročem za cev premera 10 mm in metrični ženski navoj M14 x 1,5. Namenjena je povezovanju hidravličnih cevi in komponent v ravni izvedbi z dvema priključkoma. Spojka je primerna za delovni tlak do 250 bar, pri montaži pa pomagata ključa 19 mm in 22 mm. Iskana je tudi kot hidravlični priključek ali spojka z zareznim obročem.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
