Voss

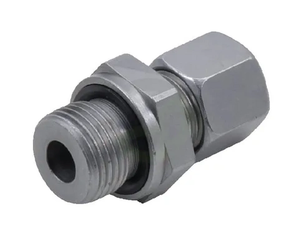

Spojka 10L M14 - Voss GES10LM14WD
Šifra SKU: 21341 MPN: GES10LM14WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 18.9 mm
- dx - Notranji premer (mm)
- 7 mm
- I - Povezava 1 - dolžina navoja (mm)
- 12 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 10L je namenjena hidravličnim cevnim povezavam s cevjo premera 10 mm. Ima metrični navoj s korakom 1,5 mm, zarezni obroč in tesnilni obroč z NBR tesnjenjem, zato omogoča zanesljiv priklop in tesnjenje. Izvedba z ravnim ohišjem je primerna za kompaktne povezave, delovni tlak pa znaša do 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 18.9 mm
- dx - Notranji premer (mm)
- 7 mm
- I - Povezava 1 - dolžina navoja (mm)
- 12 mm
- ISO standard
- ISO 228
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
- lg - Dolžina (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 19 mm
