Voss

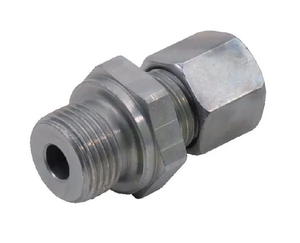

Spojka 10L M16 - Voss GES10LM16
Šifra SKU: 21242 MPN: GES10LM16
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 31.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 10L je namenjena povezavi cevi s premerom 10 mm prek zareznega obroča in metričnega navoja M16x1,5. Kompaktna izvedba z dolžino 31,5 mm je primerna za vijačno sestavljanje v hidravličnih sistemih, kjer je pomembna zanesljiva povezava pri delovnem tlaku do 400 bar. Na priključkih sta velikosti ključa 22 in 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 31.5 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 21 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
