Voss
Spojka 10L M18 - Voss GEV10LM18
Šifra SKU: 21649 MPN: GEV10LM18
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
Opis izdelka

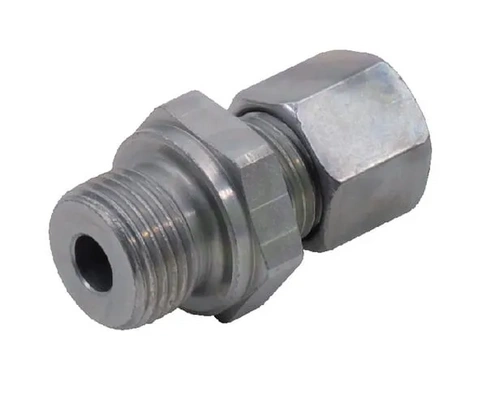

Ravna hidravlična spojka z zareznim obročem je namenjena povezovanju cevi premera 10 mm v hidravličnih sistemih. Na eni strani ima priključek s premerom 10 mm in navojnim korakom 1,5 mm, na drugi pa metrični navoj M18 x 1,5. Oba priključka sta moška, zato je primerna za sestavo ravnih povezav v seriji 10L. Maksimalni delovni tlak znaša 400 bar, kar omogoča uporabo v zahtevnejših hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
