Voss

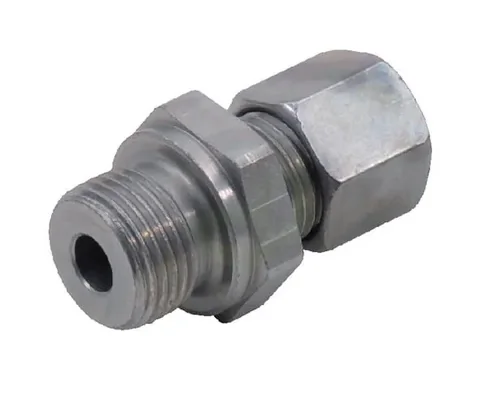

Spojka 10L M22 - Voss GEV10LM22
Šifra SKU: 21839 MPN: GEV10LM22
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 29 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezavi cevi premera 10 mm z metričnim zunanjim navojem M22x1,5. Spada v serijo 10L in je primerna za hidravlične povezave z delovnim tlakom do 400 bar. Na eni strani ima rezalni obroč, na drugi navojni priključek, zato omogoča zanesljivo povezavo v ceveh in vodih hidravlike. Izdelek je znamke Voss.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 29 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
